Плата расширения, 4 входа HDMI (для коммутаторов MMS-0808IBP / 1616IBP / 3232IBP / 7272IPB)

Плата расширения, 4 входа HDMI (для коммутаторов MMS-0808IBP / 1616IBP / 3232IBP / 7272IPB)
Артикул: TNT_MMS-4I-HDMI

  TNT MMS-4I-HDMI - плата расширения c 4-я входами HDMI для коммутаторов TNT MMS-0808IPB, TNT MMS-1616IPB, TNT MMS-3232IPB и TNT MMS-7272IPB.

  Плата-расширения имеет множество дополнительных функций, которые позволяют существенно облегчить построение и эксплуатацию сети видеотрансляции.
  • Бесшовное или seamless переключение источников сигнала. Функция позволяет мгновенно переключать источники сигнала простой сменой кадров, без задержек, черного фона и мерцаний. Функция работает независимо от типов, разрешений, соотношения сторон и других параметров источников сигнала на входах и устройств отображения на выходах.
  • Скейлеры (масштабаторы) входных портов. Функция позволяет настраивать соотношение сторон и метод трансляции изображения на экране. Например, позволяет без искажения отобразить на экране с соотношением сторон 16:9 и разрешением 1080P (Full HD), исходный сигнал c разрешением 1280х1024 и соотношением 4:3. Изображение будет максимально растянуто в пределах экрана без искажений, а по краям (слева и справа) будут черные поля. Так же возможно принудительное изменение соотношения сторон (16:9, 4:3, 14:9) и вариантов отображения (вписать максимально в экран, отобразить как есть).
  •   При необходимости, есть возможность обрезать телевизионные поля.
  • Настройка EDID. Функция позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала. Эта информация необходима для правильной работы источников сигнала, подключенных к коммутатору.
  • Добавление (эмбеддирование) звукового сопровождения. Функция позволяет расширить традиционную коммутацию сигналов "целиком", добавляя такие возможности как добавление нового и/или замена существующего стереофонического звукового сопровождения для DVI и VGA портов (DVI-D+Audio / VGA+Audio).


Плата обеспечивает:
  • Подключение до 4-х источников сигнала, имеющих интерфейс HDMI, к модульному матричному коммутатору.

  • Настройку соотношения сторон (16:9, 4:3, 14:9) и метода трансляции изображения на экране (вписать максимально в экран, отобразить как есть)

  • Настройку EDID, что позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала.

  • Световую индикацию наличия сигнала на входных интерфейсах.
Область применения:
  • Модульные матричные коммутаторы TNT MMS-0808IBP, TNT MMS-1616IBP,TNT MMS-3232IBP, TNT MMS-7272IBP
Особенности:
  • 4 входных интерфейса HDMI

  • Максимальное поддерживаемое разрешение 1920х1200@60Гц

  • Поддержка HDMI 1.3a

  • Поддержка HDCP

  • Поддержка Blue-Ray DVD24/25/50/60к.с/HD-DVD/xvYCC

  • Максимальная скорость передачи данных на канал: 4.95Гбит/c

  • Максимальная длина интерфейсных шнуров: 15 м.

  • Возможность замены без отключения питания

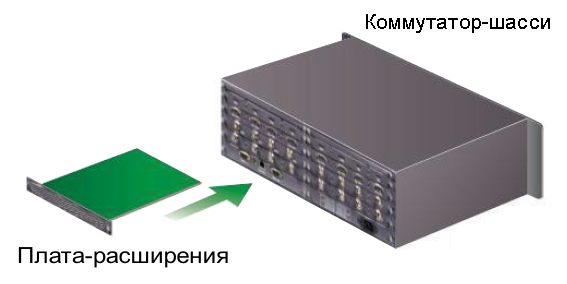

Схема подключения



Спецификация

 Параметры TNT MMS-4I-HDMI
 Порты  Вход:
    HDMI - 4 порта
 Кол-во входных  портов  4
 Индикаторы  4 синих светодиода, индикация наличия сигнала
 Макс. разрешение на входе  1920х1200@60Гц
 Максимальное кол-во  подключаемых  источников  сигнала  4
Поддерживаемые стандарты и технологии HDMI 1.3a, HDCPxvYCC
 Электропитание  DC, от шины коммутатора
 Среда  Температура  хранения  -20…+55 0С
 Температура  рабочая   0 …+40 0С
 Влажность  5 … 90% без образования  конденсата
 Вес  320г.
 Габариты  290x209x21.5 мм





*
