Промышленный KVM удлинитель TNT MMS-705H — устройство основной задачей которого является отнесение монитора, клавиатуры, мыши и периферийных устройств, на расстояние до 150 метров от компьютера (сервера, промышленного ПК, видеосервера и подобных устройств).
Устройство, передает сигналы HDMI (DVI-D), USB (канал управления), аудио (колонки), RS232 и ИК от компьютера (источника) к рабочему месту оператора, используя для этого кабель типа «витая пара» категории не ниже 5e (5+). Состоит из KVM передатчика TNT MMS-705H-T и KVM приемника TNT MMS-705H-R, которые адаптированы для работы в промышленных, производственных и схожими с ними помещениях.
Основные области применения:
- операторов станков, механизмов и производственных линий
- операторов контрольно-измерительных комплектов
Внимание! Блоки питания TNT БПИС М8 12-2 и коммутатор питания TNT КП-21 поставляются отдельно.
KVM-Передатчик TNT MMS-705H-T
KVM-Приемник TNT MMS-705H-R
Устройство, передает сигналы HDMI (DVI-D), USB (канал управления), аудио (колонки), RS232 и ИК от компьютера (источника) к рабочему месту оператора, используя для этого кабель типа «витая пара» категории не ниже 5e (5+). Состоит из KVM передатчика TNT MMS-705H-T и KVM приемника TNT MMS-705H-R, которые адаптированы для работы в промышленных, производственных и схожими с ними помещениях.
Основные области применения:
- Организация рабочих мест для:
- операторов станков, механизмов и производственных линий
- операторов контрольно-измерительных комплектов
- Передача HDMI и вспомогательных сигналов между различными устройствами на большие расстояния в офисных и производственных помещениях
- Любые профессиональные решения, где необходима передача KVM и вспомогательных сигналов (RS232, Аудио, ИК) на значительные расстояния в круглосуточном режиме работы
- Для передачи сигнала используется неэкранированная или экранированная «витая пара» категории не ниже 5+(5E), с цельной медной жилой диаметром не менее 0.52 мм (24AWG). Допускается использование нескольких отдельных сегментов «витой пары», соединенных между собой при помощи коммутационных панелей (патч-панелей) или специальных кабельных соединителей («куплеров»).
- Возможность использования существующей СКС (кабельной системы) предприятия для передачи данных между KVM-передатчиком и KVM-приемником.
- Максимальное расстояние между KVM-передатчиком и приемником - 150 метров, при разрешении не выше 1920x1080@60Гц
- Двунаправленная передача сигналов последовательного порта (RS232)
- Однонаправленная передача ИК-сигнала (от KVM-приемника к KVM-передатчику)
- Приемник оснащен де-эмбеддером, который извлекает стереофоническое звуковое сопровождение из HDMI сигнала и транслирует его в линейный аудиовыход приемника.
- Возможность замены исходного звукового сопровождения HDMI сигнала, на аудиосигнал, подключенный к линейному входу передатчика.
- Поддержка HDMI версии 1.3
- Поддержка HDCP версии 1.2
- Автоматическая подстройка параметров передачи сигнала
- Возможность монтажа на поверхность (комплект для монтажа в комплекте поставки)
- Не требует настройки
- Компактный размер
- Круглосуточный режим работы
- Рабочий диапазон температур: от 0 до +50 градусов
- Возможность работы в закрытых пространствах без свободной циркуляции воздуха (шкафы, гермошкафы, ящики и т.п.)
- Стойкость к электромагнитному излучению
- Стойкость к перепадам напряжения
Комплектация:
KVM Передатчик TNT MMS-705H-T:
KVM Передатчик TNT MMS-705H-T:
- KVM Передатчик: – 1 шт.
- Монтажный комплект - 1 шт.
- KM-шнур – 1 шт. (1.2 м.)
- ИК-передатчик – 1 шт.
- Терминальный блок – 1 шт. (винтовой, 3 контакта)
- БП – 1 шт. (AC 220V - DC 12В, 1A)
KVM Приемник TNT MMS-705H-R:
- KVM Приемник: – 1 шт.
- Монтажный комплект - 1 шт.
- ИК-приемник – 1 шт.
- Терминальный блок – 1 шт. (винтовой, 3 контакта)
- БП – 1 шт. (AC 220V - DC 12В, 1A)
Для удобства монтажа большого количества передатчиков TNT MMS 706H-T и/или приемников TNT MMS 706H-R, рекомендуется использовать раму-адаптер TNT.RACK-1, которая позволяет установить в нее до 9 устройств, с последующим размещением в телекоммуникационной стойке или на любой поверхности.

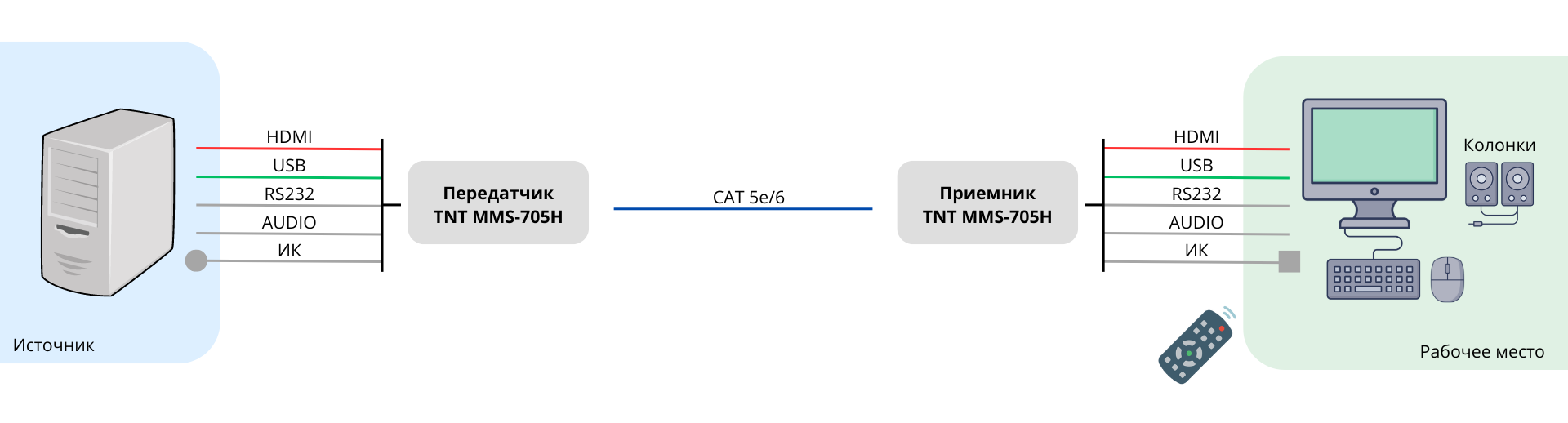

Схема подключения:
Важно! При использовании IP-KVM передатчиков и приемников TNTv серий MMS-705H на производственных и схожими с ними объектах, а также на предприятиях с повышенными требованиями к надежности и электробезопасности, рекомендуется использовать промышленные блоки питания TNTv БПИС М8 12-2, которые соответствуют ГОСТ:IEC 60950-1-2014/EN, 62233-2013/30805.14.1-2013, 61000-3-2:2009/30804.3.3-2013, CISPR 14-1:2005/30805.14.2-2013, 14-2:2001/30804.3.2-2013.
Для обеспечения бесперебойного электропитания рекомендуется использовать коммутатор питания TNT КП-21, который обеспечивает электропитание устройства от двух стабилизированных блоков питания.Внимание! Блоки питания TNT БПИС М8 12-2 и коммутатор питания TNT КП-21 поставляются отдельно.
Спецификация:
| Параметр | Описание | |
| Порты |
Входы:
|
|
| Управление | Отсутствует | |
| Индикаторы |
Индикатор питания: светодиод зеленого цвета Индикатор статуса: светодиод зеленого цвета Индикатор линии: светодиод зеленого цвета |
|
| Максимальное разрешение на входе | 1920x1080@60Гц (4:4:4) | |
| Поддерживаемые разрешения на входе: |
|
|
| Максимальное расстояние |
|
|
| Стандарты и технологии | ||
| Линия связи | Неэкранированная или экранированная «витая пара» категории не ниже 5+, с цельной медной жилой диаметром не менее 0.52 мм (24 AWG) | |
| Максимальная длина интерфейсных шнуров | 10 метров, суммарная длина HDMI шнуров, используемых в тракте (источник HDMI сигнала-передатчик-приемник-потребитель), не должна превышать 15 метров. | |
| Электропитание | Внешний блок питания, AC 100~240В/12В, 1A | |
|
Среда |
Температура хранения | -20…+60 0С |
| Температура рабочая | 0 …+50 0С | |
| Влажность | 5 … 90% без образования конденсата | |
| Корпус | Металл, возможность крепления на поверхность | |
| Габариты | 145x70x25 мм. | |
| Вес | 160 г. | |
KVM-Приемник TNT MMS-705H-R
| Параметр | Описание | |
| Порты |
Входы:
|
|
| Управление | Отсутствует | |
| Индикаторы |
Индикатор питания: светодиод зеленого цвета Индикатор статуса: светодиод зеленого цвета Индикатор линии: светодиод зеленого цвета |
|
| Максимальное разрешение на выходе | 1920x1080@60Гц (4:4:4) | |
| Максимальное расстояние |
|
|
| Рекомендуемое разрешение монитора | Не ниже 1920x1080 | |
| Стандарты и технологии | HDMI 1.3, HDCP 1.2 | |
| Линия связи | Неэкранированная или экранированная «витая пара» категории не ниже 5+, с цельной медной жилой диаметром не менее 0.52 мм (24 AWG) | |
| Максимальная длина интерфейсных шнуров | 10 метров, суммарная длина HDMI шнуров, используемых в тракте (источник HDMI сигнала-передатчик-приемник-потребитель), не должна превышать 15 метров. | |
| Электропитание | Внешний блок питания, AC 100~240В/12В, 1A | |
|
Среда |
Температура хранения | -20…+60 0С |
| Температура рабочая | 0 …+50 0С | |
| Влажность | 5 … 90% без образования конденсата | |
| Корпус | Металл | |
| Габариты | 145x70x25 мм. | |
| Вес | 160 г. | |
| Производитель: | TNTv |
*
