Двухканальный коммутатор электропитания постоянного тока TNT КП-21 — это решение для параллельного, одновременного подключения двух независимых блоков питания к одному устройству (нагрузке). Коммутатор обеспечивает бесперебойность электропитания даже при выходе из строя одного из блоков электропитания, позволяя определить неисправный и произвести «горячую» замену последнего.
TNT КП-21 представляет собой электронный блок с двумя разъёмами для подключения блоков питания на входе и одним разъемом для подключения питаемого устройства на выходе. Индикация состояния напряжений питания, подключенных к коммутатору блоков питания, осуществляется двумя светодиодными индикаторами зеленого цвета. Рабочее напряжение (5 или 12 вольт), подключенных к коммутатору блоков питания, коммутатор определяет автоматически.
БП предназначен для обеспечения:
• Бесперебойного электропитания устройств от двух стабилизированных блоков питания (далее БП) постоянного тока с рабочим напряжением 5 или 12 вольт, при этом максимальный ток, потребляемый устройством (потребителем), не должен превышать 5А.
• Контроля соответствия напряжений питания, подключенных к нему блоков питания.
• Замены вышедшего из строя блока питания без отключения питаемого устройства (горячая замена).
Особености
-
двухканальный коммутатор KП-21 питания обеспечивает электропитание одного устройства от двух блоков питания.
-
позволяет проводить горячую замену одного любого из блоков питания без отключения запитанного устройства.
-
индикация состояния напряжений питания, подключенных блоков, позволяет своевременно выявить и осуществить замену БП не отвечающего требованию системы.
-
все разъемы с резьбовой фиксацией для обеспечения надежности соединения коммутатора с блоками питания и устройством.
-
электрические характеристики: 5В или 12В, максимальный ток 5А
-
предназначен для обеспечения круглосуточной работы в помещениях с температурой окружающей среды до +40 градусов С.
-
возможность монтажа на поверхность или DIN-рейку
Работа устройства
Коммутатор работает в полностью автоматическом режиме и не требует какой-либо настройки или обслуживания. В процессе работы коммутатор постоянно производит контроль параметров напряжения, подключенных к нему блоков питания. Результаты измерений коммутатор отображает при помощи светодиодных индикаторов.
Индикация параметров напряжения подключенных блоков питания
При подключении блоков питания к коммутатору он определяет величину их напряжения (5В или 12В) и устанавливает это значение как рабочее напряжение.
-
Светодиодные индикаторы поочередно мигают.
Причина: К одному каналу коммутатора подключен блок питания 5В, а к другому 12В.
Следствие: Коммутатор не может определить рабочее напряжение.
Что делать: Необходимо отключить оба блока питания от коммутатора и заменить блок питания с несоответствующим параметром напряжения.
Важно! Подключаемые к коммутатору блоки питания должны иметь одинаковые параметры напряжения (оба БП - 5 вольт или оба БП- 12 вольт), в противном случае, на выходе коммутатора будет большее напряжение от соответствующего блока питания.
-
Светодиодный индикатор горит.
Причина: Напряжение от соответствующего блока питания находится в рабочем диапазоне 4,6...5,4В (для 5В) или 11...12,8В (для 12В).
Следствие: Блок питания работает в нормальном режиме.
-
Светодиодный индикатор часто мигает.
Причина: Напряжение от соответствующего блока питания находится в диапазоне 4,3-.4,5В или 5,5—5,7В (для 5В) и 10,7—10,9В или 12,9—13,1В (для 12В).
Следствие: Блок питания работает на границе допустимого диапазона.
Что делать: Требуется замена блока питания.
-
Светодиодный индикатор не горит
Причина: Напряжение от соответствующего блока питания находится вне допустимого диапазона.
Следствие: Блок питания не дает требуемого для питания устройства напряжения.
Что делать: Требуется замена блока питания.
Комплектация
1 x Коммутатор электропитания КП-21.
1 x Интерфейсный шнур питания постоянного тока.

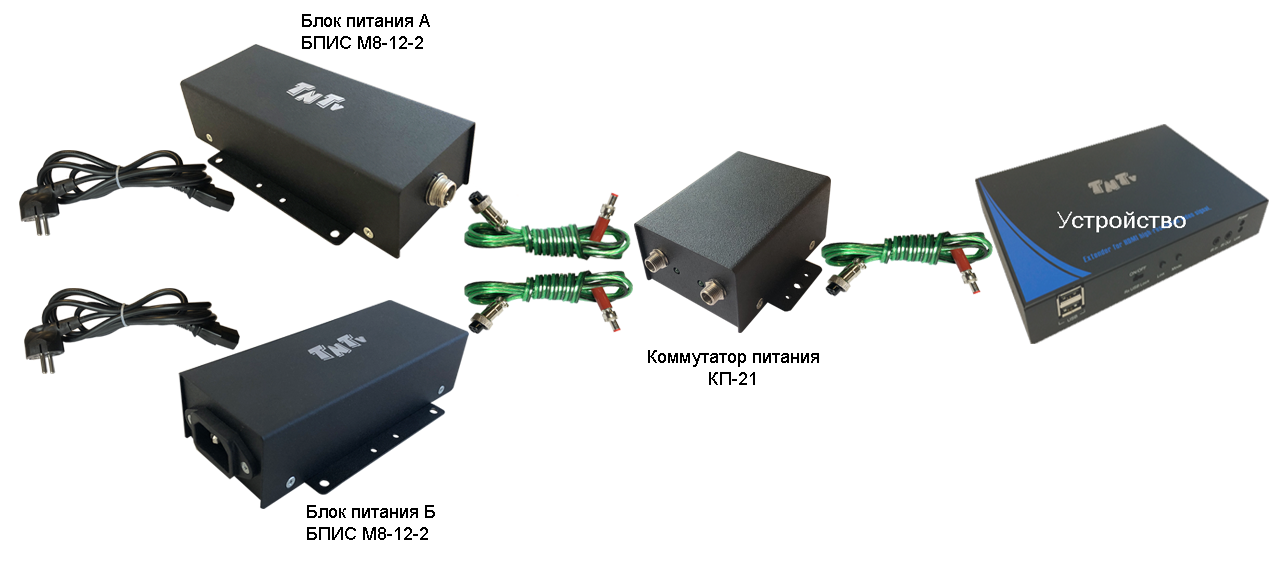

Схема соединения
Спецификация
TNT КП-21 |
Параметр |
Описание |
Порты |
2 Входа:
с разъемами L721RA — 5,5/2,1 для подключения БП
1 Выход:
разъемом L721RA — 5,5/2,1 (расположен на низковольтном шнуре питания постоянного тока, предназначенном для подключения нагрузки) |
Номинальное значения входного напряжения |
5/12В максимальный ток 5А |
Индикация |
2 х индикатора зеленого цвета |
Среда |
Температура хранения |
-15…+55°С |
Температура рабочая |
0 …+40°С |
Влажность |
5 … 90% без образования конденсата |
Вес |
185 гр. |
Материал корпуса |
Металл |
Габариты |
92x81x40 мм |
