MMS IP-KVM Передатчик HDMI (DVI-D) сигнала + USB+AUDIO+RS232+ИК, для работы в локальной сети Gigabit Ethernet (макс. разреш. 3840x2160@30, 3840x2400@25, слот SFP)

MMS IP-KVM Передатчик HDMI (DVI-D) сигнала + USB+AUDIO+RS232+ИК, для работы в локальной сети Gigabit Ethernet (макс. разреш. 3840x2160@30, 3840x2400@25, слот SFP)
Артикул: TNT.MMS-9520DF-T

Снят с производства!   Рекомендованная модель для замены  TNT.MMS-9520HL-T__MMS-9520HLF-T

  TNT MMS-9520DF-T (IP-KVM передатчик)  —  сетевое программно-аппаратное устройство, предназначенное для трансляции HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов от источника в локальную сеть.

  Передача данных от передатчика к приемникам осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP.

  Для подключения передатчика к локальной сети используется SFP-слот, в который устанавливается любой SFP-модуль (MINI-GBIC), совместимый с существующей инфраструктурой.


Непосредственно к передатчику, можно подключить как один (точка-точка), так и множество приемников (точка-многоточка). При подключении нескольких приемников, необходимо использовать Gigabit Ethernet коммутатор с поддержкой протокола «IGMP».

  Основные области применения:
  • Автоматизированные системы управления технологическими процессами (АСУ ТП)
  • Автоматизированные рабочие места (АРМ)
  • SCADA-системы
  • Телеметрические системы
  • Охранные системы
  • Любые системы контроля в реальном времени
На представленных фотографиях, приемник изображен с установленным SFP-модулем.
Устройства комплектуются SFP модулями:
  • дуплексный многомодовый с разъемом  LC,
  • дуплексный одномодовый с разъемом  LC (до 10 км).
При необходимости  устройство может комплектоваться другими модулями необходимыми заказчику. Тип модуля оговаривается дополнительно.


  TNT MMS-9520DF-T —  IP-KVM передатчик. Устройство транслирует сигналы от источника (ПК, рабочая станция, сервер и т.д.) в локальную сеть для организации при помощи IP-KVM приемника удаленного рабочего места оператора в любом необходимом месте. К одному IP-KVM передатчику могут быть подключены множество IP-KVM приемников. В этом случае, операторы смогут работать с источником совместно.Также возможен режим и поочередной работы с ручным выбором активного оператора.

  Если в сеть транслируют сигнал одновременно несколько передатчиков, подключенных к разным источникам, то операторы, при помощи клавиатуры и экранного (OSD) меню IP-KVM приемника могут оперативно переключаться между источниками для их контроля и оперативного управления. В этом случае, можно организовать произвольную коммутацию любой консоли оператора к любому источнику сигнала.


TNT MMS-9520DF-T  - это новое поколение IP-KVM передатчиков, которые сохранили все основные возможности предыдущей серии (MMS-500H-T и MMS-500V-T) и значительно улучшили многие основные характеристики, а так же получили много новых возможностей.

Основные отличия TNT MMS-9520HF-T от TNT MMS-500H-T/TNT MMS-500V-T:
  • Улучшено качество изображения
  • Минимизированы задержки при передаче сигнала до 16 миллисекунд
  • Максимальное разрешение 3840x2160@30 (4:2:0)
  • Возможность создания связанных передатчиков (для работы с многомониторными системами)
  • SFP-слот для подключения приемника к локальной сети, посредством оптических интерфейсов

Особенности:

  • Обеспечивает передачу HDMI (DVI-D), USB, аудио (колонки и микрофон), RS232 и ИК сигналов в локальную сеть.
  • Поддерживает стандартный TCP/IP протокол передачи данных для работы в локальных сетях.
  • Поддерживает ретрансляцию ИК сигнала от приемника к передатчику. Благодаря данной функции возможно удаленное управление устройством воспроизведения (например DVD или Blu-ray плеером) ИК пультом дистанционного управления на расстоянии до 100 м (требуются ИК передатчик или приемник).
  • Настройка качества транслируемого видеосигнала и объема передаваемых данных.
  • Поддерживает передачу сигналов USB 1.1 и USB 2.0 (кроме USB-Audio и USB-Video).
  • Возможность работы с многомониторными системами
  • Поддержка Gigabit Ethernet
  • SFP-слот
  • Поддержка DDC спецификации.
  • Поддержка разрешений до 3840x2160 включительно
  • Поддержка Windows, Linux, Sun, Mac операционных систем.
  • Функция Plug and Play

   Все приемники и передатчики могут управляться при помои команд API команд. Команды API передаются по сети с использованием протокола UDP. Скачать перечень команд можно ЗДЕСЬ




Важно! При использовании IP-KVM передатчиков и приемников TNTv серий MMS-9520H и MMS-9525D на производственных и схожими с ними объектах, а также на предприятиях с повышенными требованиями к надежности и электробезопасности, рекомендуется использовать промышленные блоки питания TNTv БПИС М8 12-2, которые соответствуют ГОСТ:IEC 60950-1-2014/EN, 62233-2013/30805.14.1-2013, 61000-3-2:2009/30804.3.3-2013, CISPR 14-1:2005/30805.14.2-2013, 14-2:2001/30804.3.2-2013.
Для обеспечения бесперебойного электропитания рекомендуется использовать коммутатор питания TNT КП-21, который обеспечивает электропитание устройства от двух стабилизированных блоков питания.

Внимание! Блоки питания TNT БПИС М8 12-2 и коммутатор питания TNT КП-21 поставляются отдельно.




Схемы подключения

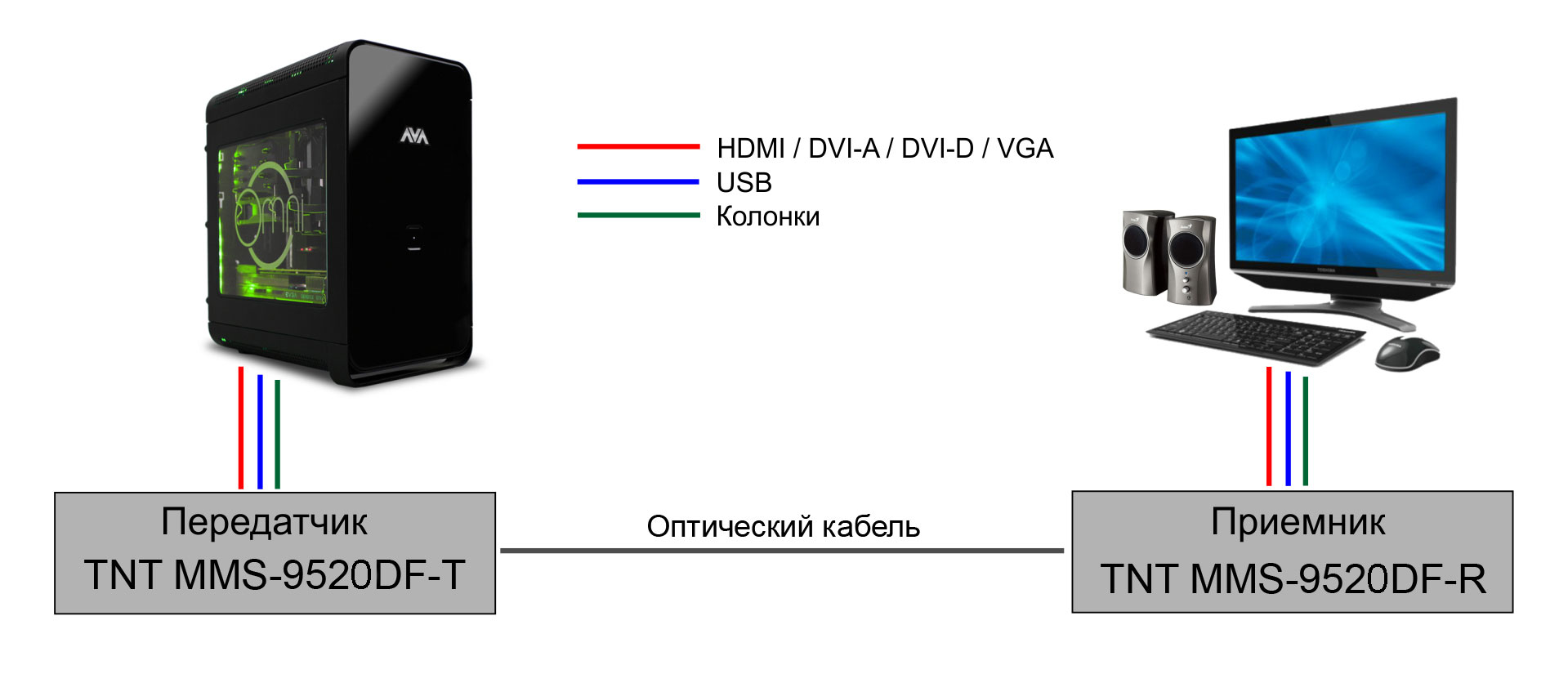

Точка-точка

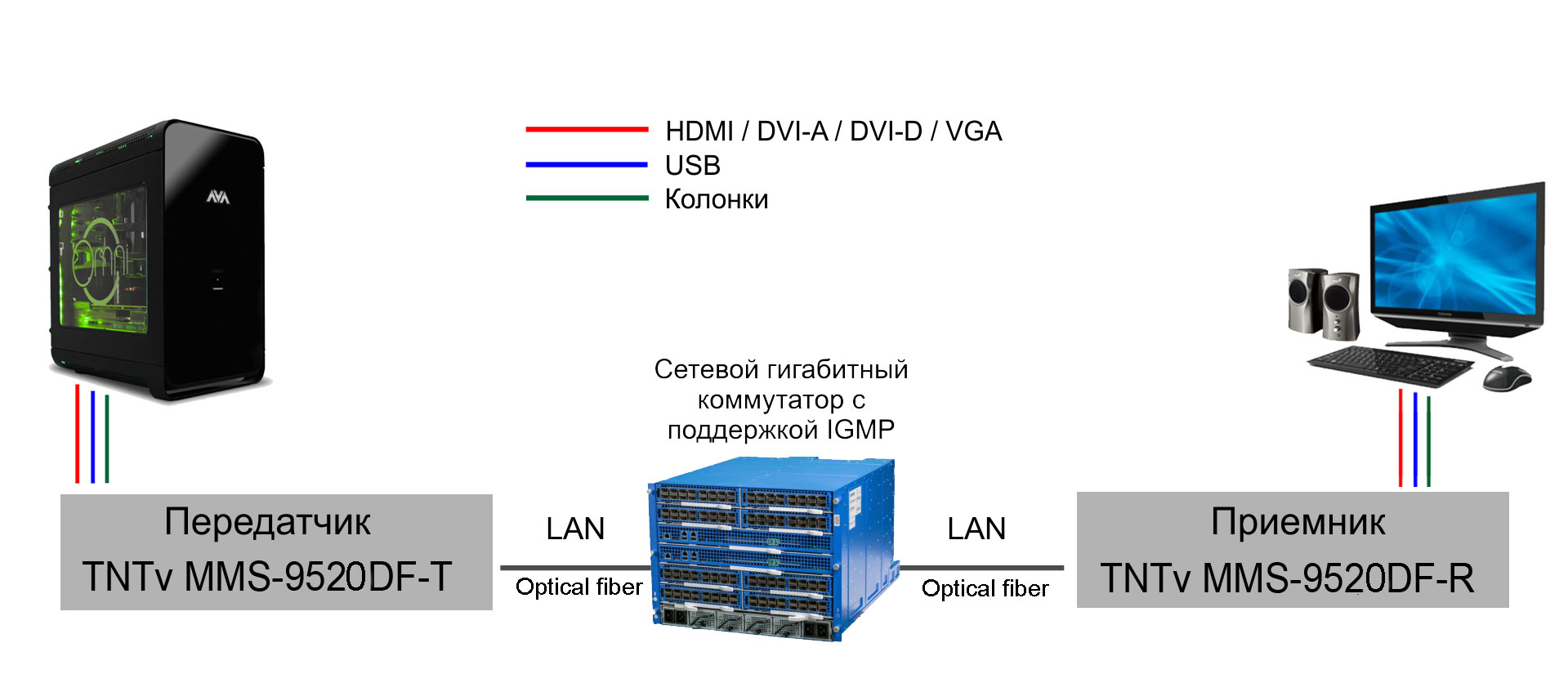

Точка-точка с использованием локальной сети

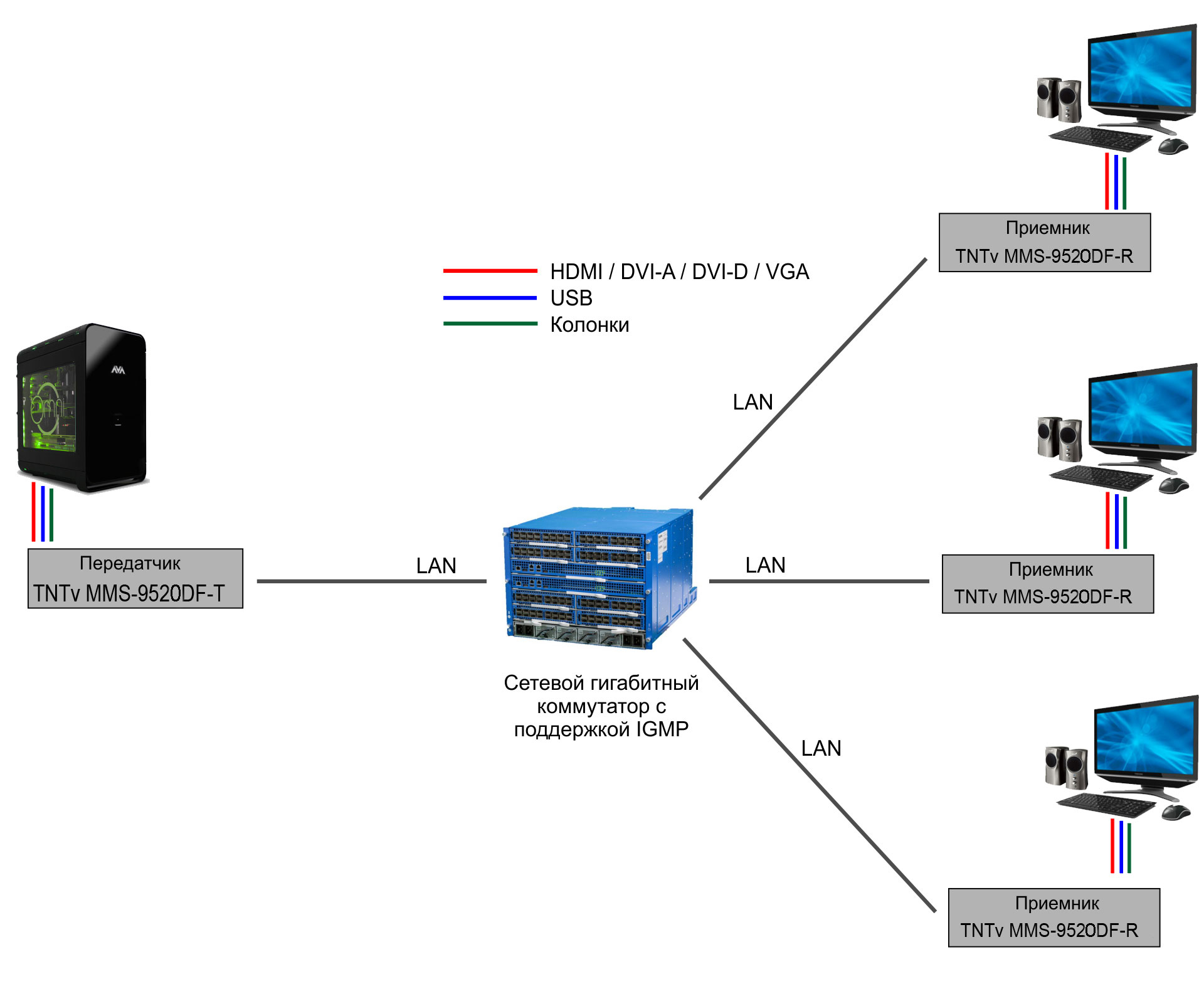

Точка-многоточка с использованием локальной сети

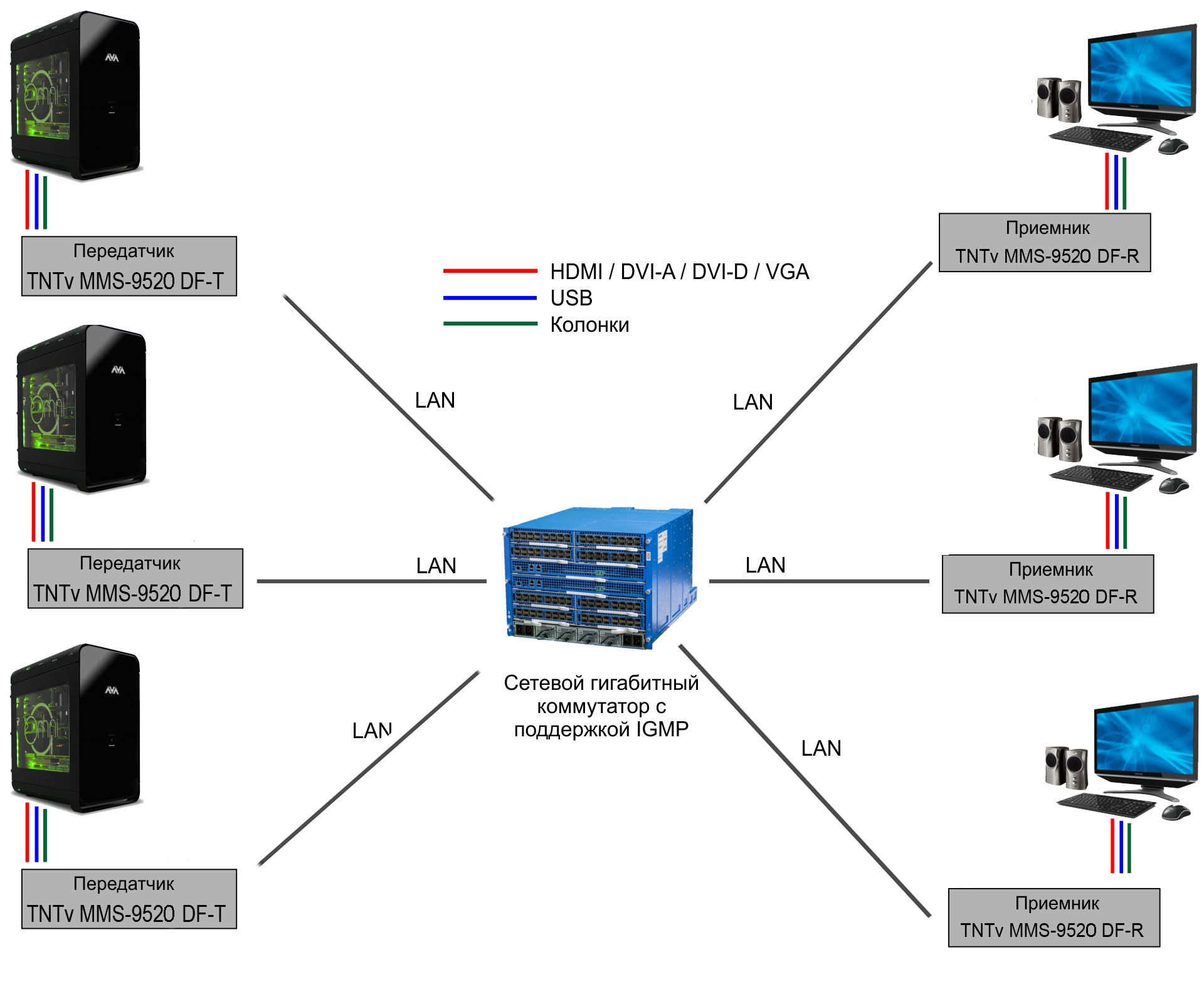

Многоточка-Многоточка с использованием локальной сети

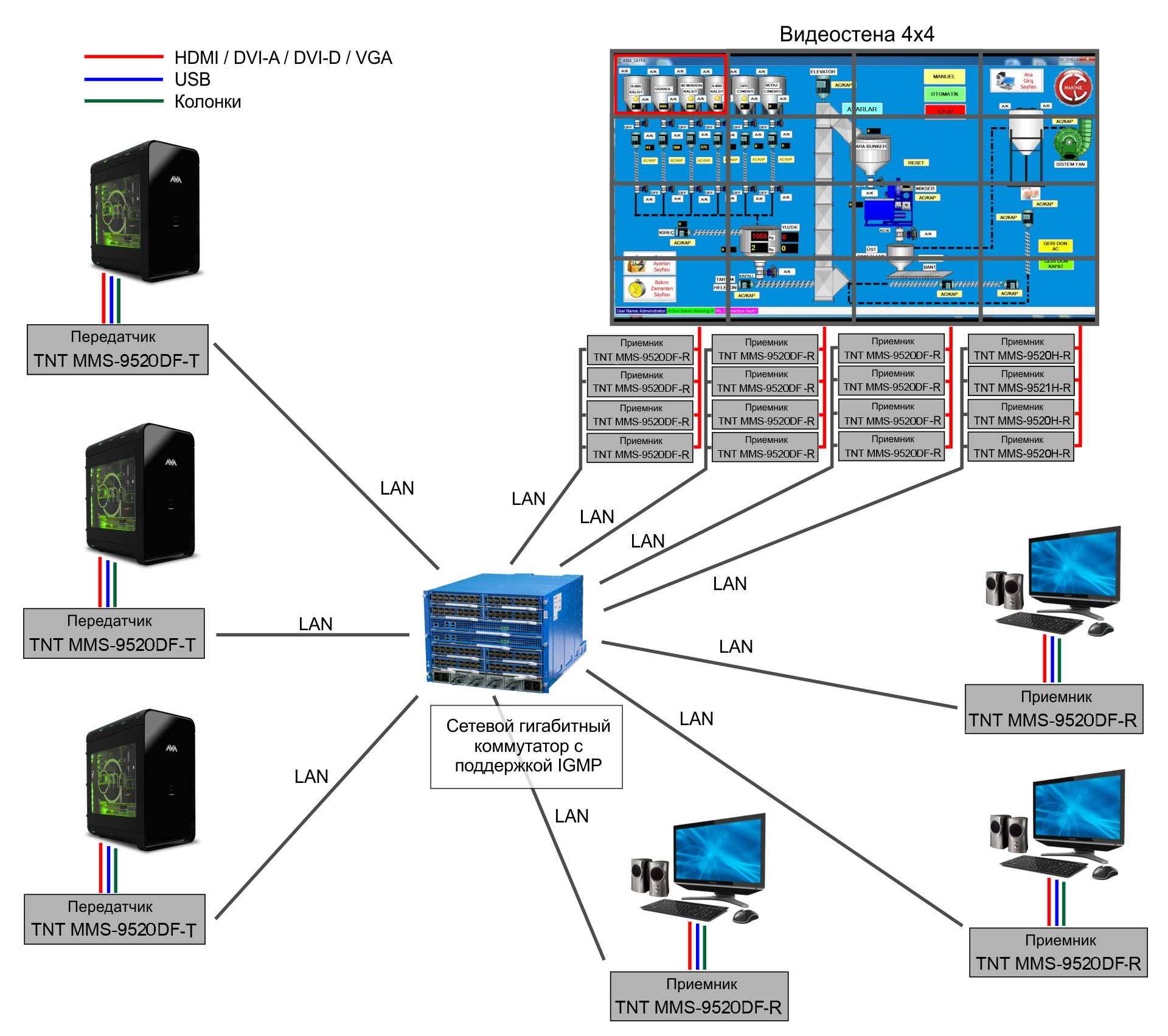

Многоточка-Многоточка + Видеостена с использованием локальной сети




Спецификация

 Параметр Описание
Порты
DVI – 1 (возможность подключения интерфейсов DVI-D через переходники или соответствующие шнуры)
USB – 1 (тип «B»)
SFP-слот – 1
RS232 – 1 (3-х полюсный терминальный блок)
Аудио – 1 вход (3.5 мм стерео), 1 выход (3.5 мм стерео)
ИК – 1 (3.5 мм)
Разъем питания – 1
Макс. Разрешение 3840x2160@30 (4:2:0)
Макс. Расстояние 100 м (точка-точка)
Стандарт Ethernet Gigabit Ethernet (1000Base-T)
Максимальная задержка при передаче изображения 2160P@30 - 33 мс.
1080P@60 – 16 мс.
1080I@30 – 33 мс.
720P@60 – 16 мс.
Поддерживаемые стандарты и протоколы HDMI – 1.4b
3D – TnB, SbS, F.P
Deep Colors – 8 (24), 10 (30), 12 (36) бит цветности
Звук – 2 LPCM, 8 LPCM, 5.1 NLPCM (Dolby, DPL, DTS), 7.1 NLPCM (Dolby THD, DTS-HD, Dolby-Atoms, DTS:X)
Протокол передачи данных TCP/IP
Максимальное количество USB устройств 5
Линейный аудиовыход Стерео, 32КГц-96Кгц
Поворот изображения По часовой стрелке 180 и 270 градусов
Индикаторы Статуса – 1 (зеленый)
Соединения -1 (оранжевый)
Температура хранения -15…+55ºС
Рабочая температура 0…+50 ºС
Влажность 5…90% без образования конденсата
Электропитание DC 9-36V, 2А
Вес 420 г.
Габариты 155x110x30 мм
Ограничения Для использования в локальных сетях (LAN) без маршрутизации пакетов.


Инструкцию на устройство скачать можно здесь.




*
