Коммутатор-шасси, 16 входов, 16 выходов (бесшовное/seamless переключение источников; скейлер; настройка изображения по яркости, контрастности, цветности, соотношению сторон, режиму отображения; настройка EDID; шаблоны коммутации; API: RS232/Telnet)

Коммутатор-шасси, 16 входов, 16 выходов (бесшовное/seamless переключение источников; скейлер; настройка изображения по яркости, контрастности, цветности, соотношению сторон, режиму отображения; настройка EDID; шаблоны коммутации; API: RS232/Telnet)
Артикул: TNT_MMS-1616IPB

   TNT MMS-1616IBP — Шасси матричного коммутатора.
  Коммутатор предназначен для мгновенного (бесшовного/seamless) переключения различных AV-сигналов с любого входа на любой выход или сразу несколько.

  Шасси имеют 8 слотов под платы расширения: 4 слота для плат с входными портами и 4 слота с выходными.  На платах-расширения монтируются группы входных или выходных портов, по 4 порта на одной плате (кроме плат CVBS). Максимально возможный размер матрицы переключателя - 16х16 (16 входов и 16 выходов).

  Платы могут иметь разные типы интерфейсов: HDMI, DVI-D+Audio, VGA+Audio, HDBase-T, SDI, CVBS (тюльпан). Комбинируя разные типы плат и их количество, можно получить коммутатор с различными функциональными возможностиями, которые необходимы в конкретной инсталляции или проекте.

  Коммутаторы имеют множество дополнительных функций, которые позволяют существенно облегчить построение и эксплуатацию сети видеотрансляции.
  • Бесшовное или seamless переключение источников сигнала. Функция позволяет мгновенно переключать источники сигнала простой сменой кадров, без задержек, черного фона и мерцаний. Функция работает независимо от типов, разрешений, соотношения сторон и других параметров источников сигнала на входах и устройств отображения на выходах.
  • Скейлеры (масштабаторы) выходных поров. Функция позволяет любое разрешение исходного сигнала преобразовать (смасштабировать) в одно или несколько стандартных разрешений на разных портах. Например, исходный сигнал имеет разрешение 720P (1280х720@60Гц), а скейлер на выходе смасштабирует его до разрешения 1080P (1920x1080@60Гц) или любого другого стандартного разрешения. Скейлер может работать как на увеличение разрешения, так и на его уменьшение.
      Помимо этого, скейлер может изменить кадровую развертку и частоту исходного сигнала на необходимые значения (развертка: «I» или «P», частота: 25, 30, 50 или 60 Гц).
  • Скейлеры (масштабаторы) входных портов. Функция позволяет настраивать соотношение сторон и метод трансляции изображения на экране. Например, позволяет без искажения отобразить на экране с соотношением сторон 16:9 и разрешением 1080P (Full HD), исходный сигнал c разрешением 1280х1024 и соотношением 4:3. Изображение будет максимально растянуто в пределах экрана без искажений, а по краям (слева и справа) будут черные поля. Так же возможно принудительное изменение соотношения сторон (16:9, 4:3, 14:9) и вариантов отображения (вписать максимально в экран, отобразить как есть).
      При необходимости, есть возможность обрезать телевизионные поля.
  • Настройка EDID. Функция позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала. Эта информация необходима для правильной работы источников сигнала, подключенных к коммутатору.
  • Настройка яркости, контрастности и цветности. Функция позволяет на каждом выходном порту индивидуально подстроить транслируемое изображение до требуемого уровня. Например, одно и тоже цветное изображеие на одном выходе станет черно-белым, а на другом останется цветным. Или просто возможно подкорректировать плохое качество исходного изображения.
  • Извлечение (де-эмбеддирование) и добавление (эмбеддирование) звукового сопровождеия. Функция позволяет расширить традиционную коммутацию сигналов "целиком", добавляя такие возможности как добавление нового и/или замена существующего стереофонического звукового сопровождения для DVI и VGA портов (DVI-D+Audio / VGA+Audio). Так же, возможно извлечение стереофонического звукового сопровождения из HDMI сигнала.
  • Сохранение шаблонов (пресетов) трансляции в памяти коммутатора и их мгновенная активация при необходимости. Функция очень удобна, когда часто требуется коммутировать одни и те же источники сигналов с одними и теми же устройствами отображения, при этом, варианты этих коммутаций повторяются. Для этого, каждый вариант коммутации нужно просто запомнить в памяти коммутатора и при необходимости активировать нажатием одной кнопки.
      Так же возможна циклическая активация необходимых шаблонов через заданный интервал времени.
  • Интеграция  коммутатора с внешними системами управления. Функция крайне незаменима, при реализации сложных проектов, в которых необходимо осуществлять единое централизованное управление различными устройствами и системами. Такое управление создается на базе специализированных контроллеров и/или программного обеспечения, которые образуют единый интерфейс общения пользователей с создаваемой системой в целом.
      Коммутатор имеет открытое API и может получать команды по протоколу RS232 или TelNet.
  • Централизованное управление коммутаторами. Программное обеспечение «Matrix» (поставляемое в комплекте) позволяет одновременно управлять несколькими коммутаторами с одного компьютера. Для настройки и управления конкретным коммутатором необходимо выбрать его из списка . Так же возможна посылка одинаковых команд сразу всем коммутаторам одновременно.

Коммутатор обеспечивает:
  • Мгновенную (бесшовную/seamless) и произвольную коммутацию видеосигналов любых типов и форматов с любыми устройствами отображения.
  • Подключение источников сигнала и устройств отображения с различными интерфейсами: HDMI, DVI-D+Audio, VGA+Audio, SDI, HDBase-T, CVBS (тюльпан).
  • Одновременное подключение до 16-ти источников сигнала и до 16-ти устройств отображения.
  • Гибкость при выборе необходимого числа и типа коммутируемых интерфейсов.
  • Масштабирование любого разрешения исходного сигнала в одно или несколько стандартных разрешений на разных портах (скейлер).
  • Настройку видеосигналов на выходах по типу развертки («I» или «P») и частоте (25, 30, 50 или 60 Гц).
  • Настройку соотношения сторон (16:9, 4:3, 14:9) и метода трансляции изображения на экране (вписать максимально в экран, отобразить как есть).
  • Извлечение (де-эмбеддирование) аудиоканала из исходного HDMI сигнала на любом выходном порту или добавление (эмбеддирование) внешнего аудиоканала для входных DVI или VGA портов (DVI-D+Audio / VGA+Audio).
  • Настройку EDID, что позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала.
  • Большую гибкость при настройке яркостно-контрастно-цветовых параметров отображения сигнала.
  • Сохранение шаблонов (пресетов) трансляции в памяти коммутатора и их мгновенную активацию при необходимости.
  • Коммутацию сигналов и настроку всех необходимых пареметров ситемы видеотрансляции при помощи программного обеспечения «Matrix».
  • Интеграцию с внешними системами управления (комманды API передвавемые по RS232 или TelNet).
  • Возможность поэтапного масштабирования и/или модификации системы.
Основные области применения:
  • Переговорные, конференц-залы, многофункциональные залы трансформеры
  • Ситуационные, диспетчерские и другие центры сбора и анализа информации
  • Охранные системы и системы видеонаблюдения
  • Розничная торговля и сфера услуг
  • Спортивные сооружения
  • Бары, рестораны, кафе и т.д.
  • Учебные аудитории и лекционные залы
  • Общественный транспорт, Ж/Д и автовокзалы, аэропорты
  • Корпотативное телевидение
Особенности:
  • Модульная конструкция - возможность установки произвольного количества плат расширений с необходимыми интерфейсами.
  • Матричное переключение сигналов: один-к-одному, один-ко-многим, многие-ко-многим.
  • Переключение источников сигнала без разрыва видеопотока (бесшовное/seamless переключение).
  • Произвольная коммутация устройств с интерфейсами: HDMI, DVI (DVI-D), VGA, SDI, HDBase-T, CVBS.
  • Максимальное разрешение видеосигналов на входах: 1920x1200@60Гц.
  • Возможность установки любого разрешения видеосигналя на любом выходе (скейлер): 1080P@60/50/30/25; 1080i@60/50; 720P@60/50; 576i@50; 1920x1200@60; 1920x1080@60; 1680x1050@60; 1600x1200@60; 1440x900@60; 1366x768@60; 1280x1024@60; 1280x720@60; 1024x768@60.
  • Настройка видеосигналов на выходах по типу развертки («I» или «P») и частоте (25, 30, 50 или 60 Гц).
  • Настройка соотношения сторон (16:9, 4:3, 14:9), метода трансляции изображения на экране (вписать максимально в экран, отобразить как есть), обрезку ТВ-полей.
  • Настройка оптимального разрешения для каждого входного порта (настройка EDID).
  • Большой сенсорный экран для управления и настройки коммутатора.
  • Управление коммутатором при помощи сенсорного экрана, ПО, команд управления, передаваемых по RS232 или Telnet.
  • Сохранение до 16-и различных вариантов коммутаций в виде шаблонов (пресетов) и быстрой их активации в нужный момент.
  • Циклическая активация необходимых шаблонов (пресетов), через заданный интервал времени
  • Настройка уникального ID-коммутатора, для управления несколькими коммутаторами из одного ПО.
  • Настройка изображения по яркости, контрасности, цветности на каждом выходном порту.
  • Извлечение (де-эмбеддирование) стереофонического аудиоканала из исходного HDMI сигнала на любом выходном порту или добавление (эмбеддирование) внешнего аудиоканала для входных DVI или VGA портов (DVI-D+Audio / VGA+Audio).
  • Простой и интуитивно понятный интерфейс ПО «Matrix».
  • Малая высота шасси - стандартный корпус 19" высотой 3U
  • Тихая работа вентиляторов охлаждения
  • Сохранение режимов работы после отключения электропитания
  • Наличие модификации шасси коммутатора с двумя блоками питания, для бесперебойной работы

Схема подключения:

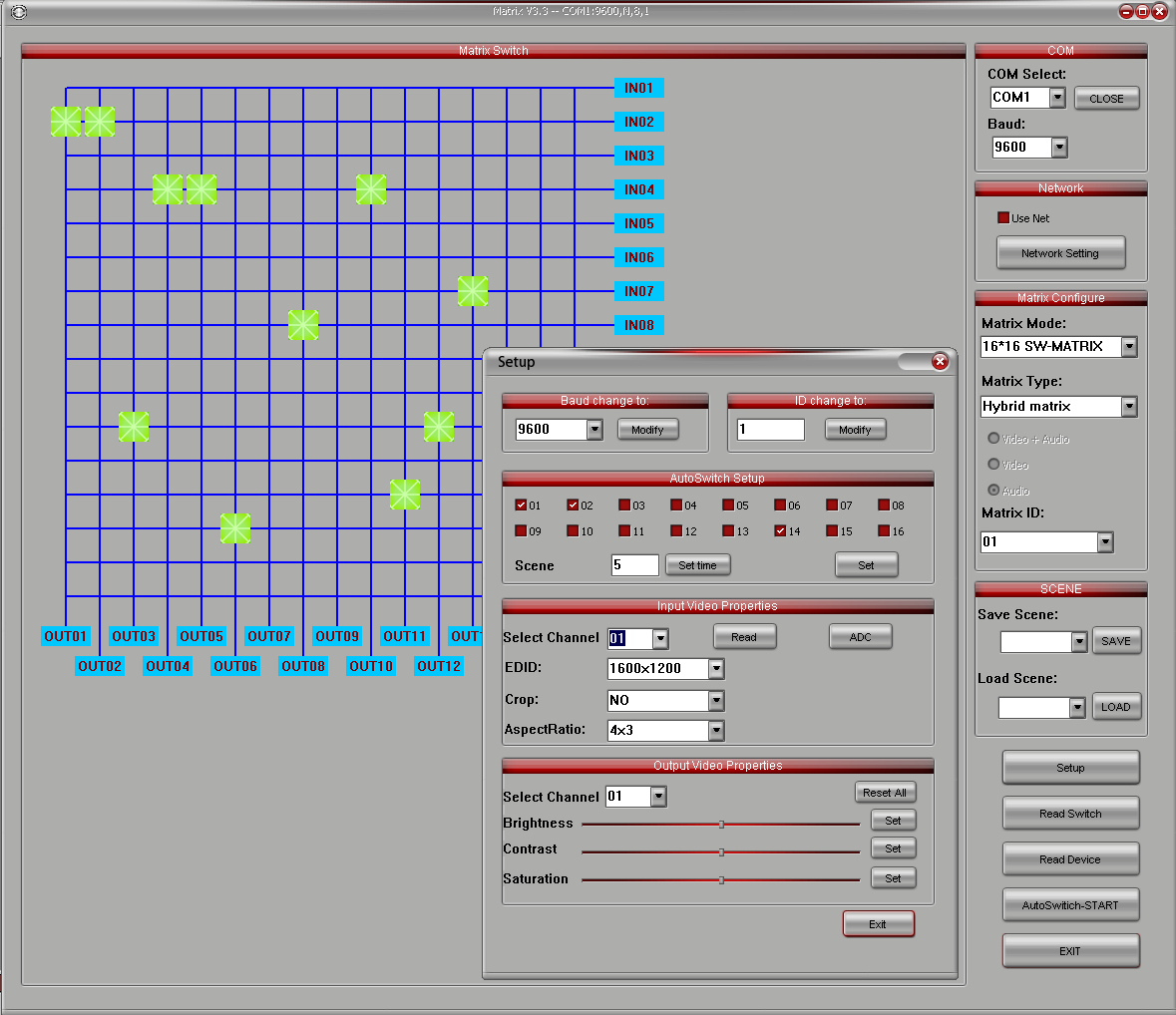

Программное обеспечение Matrix





Спецификация:

 Параметры TNT  MMS-1616IBP
 Порты  Входы:
    4 слота для карт расширения
 Выходы:
    4 слота для карт расширения
 Управление:
    DB9 - 1 порт вход
    DB9 - 1 порт выход (каскадный)
    RJ45 - 1 порт
 Макс. кол-во входных портов 16
 Макс. кол-во выходных портов 16
 Индикаторы / управление Сенсорный LCD-дисплей - индикация режимов работы / настройка параметров
 Макс. разрешение на входе  SDI - 1920x1080; HDMI, HDBase-T, DVI, VGA - 1920x1200.
 Макс. разрешение на выходе  SDI - 1920x1080; HDMI, HDBase-T, DVI, VGA - 1920x1200.
 Возможные разрешения на выходах  1080P@60/50/30/25; 1080i@60/50; 720P@60/50;
 576i@50;1920x1200@60; 1920x1080@60; 1680x1050@60;
 1600x1200@60; 1440x900@60; 1366x768@60; 1280x1024@60;
 1280x720@60; 1024x768@60
 Внешнее управление  Специализированное ПО «Matrix» (поставляется в комплекте),
 комманды API
 Протокол управления  RS232, Telnet
 Электропитание  C13, AC 100~240V (с одним блоком питания);
 2xC13, AC 100~240V (с  двумя блоками питания)
 Среда  Температура  хранения  -15…+55 0С
 Температура  рабочая   0 …+40 0С
 Влажность  5 … 90% без образования  конденсата
 Вес  8000 гp.
 Материал корпуса  Металл
 Г абариты  483x430x132 мм (3U)
