Разветвитель-повторитель HDMI, вход: 1xRJ45, выходы: 1xHDMI + 2xRJ45, UTP/FTP, до 180 м. (макс. разрешение 1920х1080)

Разветвитель-повторитель HDMI, вход: 1xRJ45, выходы: 1xHDMI + 2xRJ45, UTP/FTP, до 180 м. (макс. разрешение 1920х1080)
Артикул: TNT.MMS-222H

TNT MMS-222H (HDMI повторитель-разветвитель) —  устройство предназначенное для разветвления и усиления (регенерации) HDMI сигнала, полученного от передатчика TNT MMS-220H-T или разветвителя TNT MMS-288. Объединяет в себе функции приемника, передатчика и разветвителя.
  При необходимости трансляции HDMI сигнала к повторителю-разветвителю можно подключить устройство отображения.

Для передачи HDMI сигнала используется один кабель UTP категории не ниже 5e (для каждой линии).

Особенности:

  • Сигнал со входа усиливается (регенерируется) и дублируется на 3 выхода (2 порта RJ45 и 1 порт HDMI)
  • Обеспечивает подключение одного локального устройства отображения
  • Обеспечивает передачу HDMI сигнала по одному кабелю UTP на расстояние:
    • до 180 метров при использовании кабеля Cat.6
    • до 150 метров при использовании кабеля Cat.5e
  • Поддержка разрешений: 480i/р, 576i/P, 720p, 1080i/p
  • Автоматическая регулировка уровня сигнала в зависимости от расстояния
  • Поддержка спецификации HDMI версии 1.3b
  • Поддержка спецификации DDC.
  • Не требует ПО для установки и работы.
  • 30 уровней каскадирования и до 100 устройств отображения при совместном использовании с повторителями-разветвителями TNT MMS-222H и приемниками TNT MMS-220H-R (в этом случае расстояние от источника сигнала до устройства отображения составит более 5000 м.)
  • Plug and Play


Схема подключения HDMI повторителя-разветвителя TNT MMS-222H.

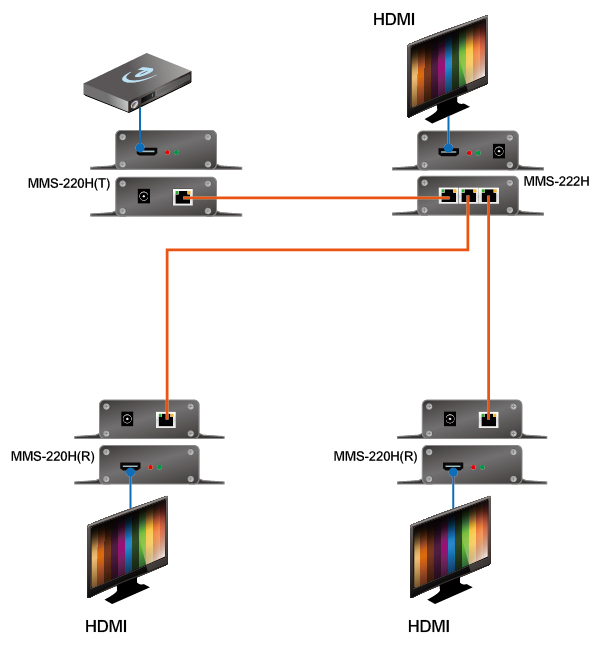

Схема подключения HDMI передатчика TNT MMS-220H-T,
повторителей-разветвителей TNT MMS-222H и приемника TNT MMS-220H-R.





Схема подключения HDMI передатчика TNT MMS-220H-T,
повторителей-разветвителей TNT MMS-222H и приемников TNT MMS-220H-R.

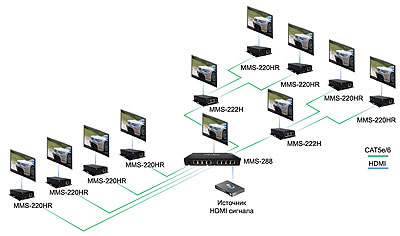

Схема подключения HDMI разветвителя TNT MMS-228,
повторителей-разветвителей TNT MMS-222H и приемников TNT MMS-220H-R.


Спецификация

Параметры TNT MMS-222H
Порты HDMI - 1порт (выход)
RJ45  —  1 порт  (вход)
RJ45  —  2 порта  (выход)
Питания  — 1 разъем
Кнопки управления 1. OSD информация
Индикаторы Питания  - 1 (красный)
Соединения - 1 (зеленый)
Разрешение (max.) 1920 x 1080 (1080P)
Расстояние 180 м (точка-точка) при использовании кабеля UTP Cat.6
150 м (точка-точка) при использовании кабеля UTP Cat.5e
Электропитание DC  5В 2А
Среда Температура хранения -15…+55 0С
Температура рабочая -0 …+45 0С
Влажность 5 … 90% без образования конденсата
Вес  180 гр
Габариты  130 x 90  x 28 мм







*
