Главная / Статьи / Видеоответы на Ваши вопросы

Вопрос:

Насколько легко на оборудовании (передатчик MMS-730H-T, приемник MMS-730H-R), предназначеном для сетевой трансляции видеосигналов системы TNTv, происходит настройка системы при трансляции сигналов различного разрешения на мониторы с разным EDID?

При инсталляции систем видеотрансляции на различных объектах бывают ситуации, когда требуется совместить в единой системе источники и устройства отображения с разным разрешением.

Возникающие при этом проблемы:

Не все мониторы поддерживают масштабирование разрешения сигнала в сторону уменьшения. Например, при попытке отобразить на мониторе 1080 сигнал 4К изображения не будет, а на мониторе появится надпись "OUT OF RANGE".

При первой инсталляции необходимо настроить связку монитор-приемник на транслируемый сигнал (лучше, если это пройдет автоматически).

В инсталляциях, где периодически пользователи подключают к системе трансляции источники (ноутбук, плеер …) с разным разрешением, возникает необходимость применить скалер видеосигнала для приведения его к доступному разрешению согласно EDID монитора. В таких ситуациях желательно, чтобы без дополнительных ручных настроек система автоматически подстраивалась сама.

Для исследования данного вопроса был собран стенд из следующих компонентов сиcтемы TNTv:

Источники сигнала: ноутбуки, Blu-ray

TNT MMS-730H-T — IP передатчики

TNT MMS-730H-R — IP приемники

TNT SMMC-7000 — коммутатор управления

Мониторы, поддерживающие различные разрешения

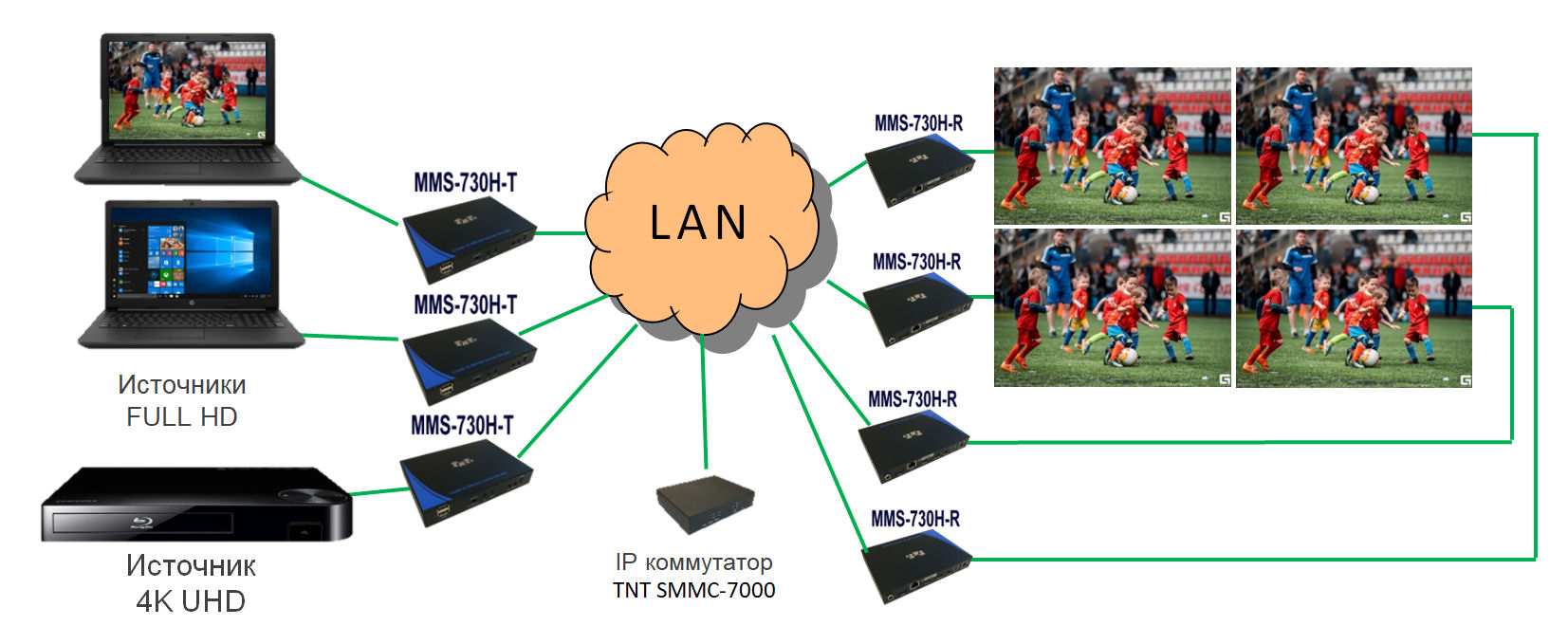

Схема подключения

Видеоответ

В оборудовании системы трансляции видеосигналов по IP, построенной на оборудовании TNTv, предусмотрена возможность выбора разрешения выходного сигнала на приемнике. По умолчанию установлено автоматическое определение EDID монитора – Auto Detect. Наличие данного функционала позволяет значительно упростить работу по настройке системы трансляции и ее эксплуатации.

Автор: TNTv.. от 13.07.2020
